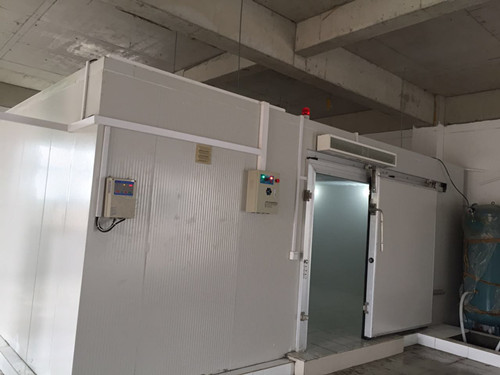

中小型冷庫設計安裝方案

　　中小型冷庫一般以硬質聚氨酯泡沫塑料或高密度聚苯乙烯做保溫料，庫體具有剛性好、強度高、隔熱保溫性能好、阻燃等特點。小型冷庫庫體一般采用板壁內部預埋件偏心掛鉤式連接或現場發泡固合，密封性好裝拆搬運方便，現場施工安裝工程量小、省工省力、質量好、見效快。小型冷庫選配先進的制冷機組，庫容量與制冷設備匹配全理，降溫速度快，省電節能，且全部自動化操作，運作安全可靠。

　　冷庫工程建設的發展越來越快，大家對冷庫的認識也越來越深入，從建筑材料到各種冷庫設備的選擇日趨成熟。小型冷庫因其體積小，便于管理等特點，受到很多人的青睞。使用范圍也越來越廣，小型冷庫結構分室內型和室外型兩種。小型裝配式冷庫適用廣泛，冷庫庫溫范圍5℃到-23℃，特殊裝配式冷庫可達-30℃以下，可滿足不同用途的需求，適用于各種行業各部門使用。

　　如何選擇小型冷庫

　　冷庫設備的心臟是制冷機組，制冷機與冷凝器等設備組合在一起常稱作制冷機組，常用小型制冷機組通用的機型選用先進的氟機制冷設備，氟機制冷設備一般體積小、噪音小、安全可靠、自動化程度高、適用范圍廣，適于鄉村小型冷庫用制冷設備。小型冷庫多選擇聚氨酯庫體：就是冷庫庫板為聚氨酯硬質泡沫塑料（PU）為夾心，以涂塑鋼板等金屬材料為面層，將冷庫庫板材料優越的保溫隔熱性能和良好的機械強度結合在一起。具有保溫隔熱年限長，維護簡單，費用低以及高強質輕等特點，是冷庫保溫庫板選擇的最佳材料之一，冷庫庫板厚度一般有150mm和100mm兩種。

　　一、小型冷庫庫體設計及材料選擇

　　小型冷庫的組合型式

　　獨立式：每個冷庫獨立使用一套庫體，六個面分別設計隔熱結構，與外界空間分離， 這種結構安裝方便，搬遷安裝也容易。

　　組合式：兩個或以上冷庫共用相鄰庫體部分，在相鄰庫體可開門連通也可單獨開門，獨立使用，這種結構在安裝時和搬遷時都需要較高的精度，但可以節約庫體隔熱材料的用量。

　　庫體與外界通道的設計

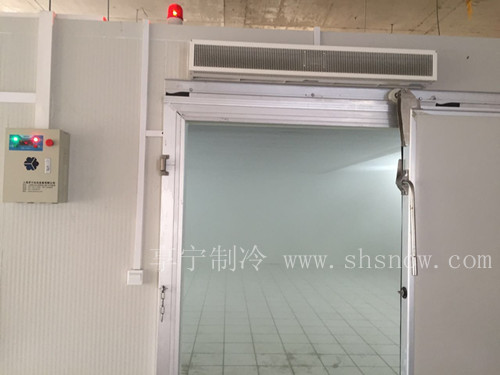

　　門的形式：冷庫根據現場的使用要求和通道寬度的限制有推拉門，平移門、電動門、卷閘門、彈簧門等形式、其中最常用的就是推拉門。平移門主要用于通道寬度受到限制，推拉門無法完全打開以及需要比較大的通道時，門可以做到比較大，大的設備與搬運工具可以自由出入。

　　組合式：兩個或以上冷庫共用相鄰庫體部分，在相鄰庫體可開門連通也可單獨開門，獨立使用，這種結構在安裝時和搬遷時都需要較高的精度，但可以節約庫體隔熱材料的用量。

　　庫體與外界通道的設計

　　門的形式：冷庫根據現場的使用要求和通道寬度的限制有推拉門，平移門、電動門、卷閘門、彈簧門等形式、其中最常用的就是推拉門。平移門主要用于通道寬度受到限制，推拉門無法完全打開以及需要比較大的通道時，門可以做到比較大，大的設備與搬運工具可以自由出入。

　　組合式：兩個或以上冷庫共用相鄰庫體部分，在相鄰庫體可開門連通也可單獨開門，獨立使用，這種結構在安裝時和搬遷時都需要較高的精度，但可以節約庫體隔熱材料的用量。

　　庫體與外界通道的設計

　　門的形式：冷庫根據現場的使用要求和通道寬度的限制有推拉門，平移門、電動門、卷閘門、彈簧門等形式、其中最常用的就是推拉門。平移門主要用于通道寬度受到限制，推拉門無法完全打開以及需要比較大的通道時，門可以做到比較大，大的設備與搬運工具可以自由出入。

　　組合式：兩個或以上冷庫共用相鄰庫體部分，在相鄰庫體可開門連通也可單獨開門，獨立使用，這種結構在安裝時和搬遷時都需要較高的精度，但可以節約庫體隔熱材料的用量。

　　庫體與外界通道的設計

　　門的形式：冷庫根據現場的使用要求和通道寬度的限制有推拉門，平移門、電動門、卷閘門、彈簧門等形式、其中最常用的就是推拉門。平移門主要用于通道寬度受到限制，推拉門無法完全打開以及需要比較大的通道時，門可以做到比較大，大的設備與搬運工具可以自由出入。

　　庫體其他相關要求

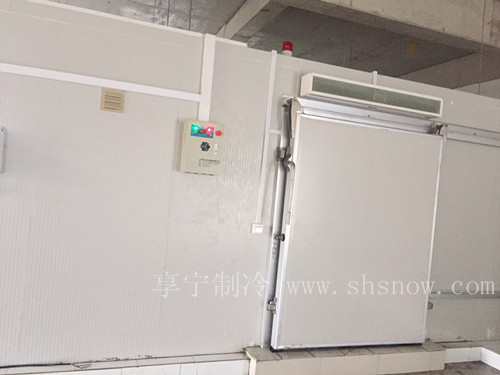

　　冷庫在投入實際使用后，冷庫內外會有30-50度左右的溫差，由于庫體密封，氣體隨著溫度降低，會導致冷庫門從外面或者從里面無法打開的現象，因此每套冷庫都要設計平衡窗，便于在內部壓力低時補充適當空氣，使內外壓力平衡。

　　門框防凝露設計：由于門與門框之間存在間隙，在內外溫差達到10度左右時，會出現空氣中的水分凝結在門框表面甚至流到地面，在冷庫的門框周邊應安裝發熱線，即使在潮濕天氣時保證不會出現凝露現象。

　　二、制冷系統的設計與選擇

　　引影庫溫的熱量來源主要是：庫體結構熱流量，主要是由于庫內外溫差的存在，熱量總會從溫度的地方傳導至溫度低的冷庫內，影響熱流量的主要參數有溫差，庫體表面積和隔熱材料的傳熱系數。一定的冷庫溫差基本確定，表面積為恒定，因此選用好的隔熱材料能降低庫體的熱流量。

　　貨物熱流量：雖然小型冷庫的主要作用是冷藏儲存已經經過冷卻處理的原料、半成品或成品，但在實際應用中經常會有溫度高的貨物放到其中冷卻，此外對于冷藏蔬菜，水果等新鮮果蔬由于其生命沒有停止，呼吸作用產生一部分熱量也是貨物熱流量的一部分。因此小型冷庫負荷設計時應考慮一定量貨物的熱流量，每天入庫量一般按冷庫總?cè)萘?0%-15%的計算。

　　換氣熱流量：新鮮果蔬需要呼吸換氣，小型冷庫在使用中的一大特點是的經常開門以及平衡窗都不可避的要產生氣體較換，外界的熱空氣進入庫內，產生一定量的熱流量。

　　蒸發風機及其他熱流量：由于需要風機強制對流，使庫溫快速均勻，電機的熱量和動能完全轉化為熱量，電機熱流量一般按其運轉時間來計算，一般按每天工作24小時計算。另外下水防凍電熱絲加熱，電熱除霜產生的熱量以及防凝露電熱絲產生的熱量等。在小型冷庫中操作人熱流量，如果不是長時間工作，一般可以忽略。

　　以上的熱流量的總和和就是冷庫的總的熱負荷，熱負荷是選擇制冷壓縮機的直接依據。

　　小型冷庫與大型冷庫相比，設計要求不高，壓縮機的匹配比較單一，故一般小型冷庫的熱負荷不需要設計計算，根據經驗估算就可以進行壓縮機匹配。

　　通常情況下，冷藏庫在蒸發溫度-10攝氏度，按每天入庫量為庫容15%計算，入庫溫度20攝氏度，以冷庫的內容積按每立方米120-150W計算即可；冷凍庫按蒸發溫-30攝氏度，按每天入庫量為庫容15%計算，入庫溫度0攝氏度，以冷庫的內容積按每立方米110-150W計算即可。其中估算時隨著冷庫容積增大，每立方米制冷量逐漸降低。

　　制冷壓縮機的選擇：小型冷庫主要采用環保制冷劑的風冷系統，以便于安裝和維護，除非特殊情況下采用水冷系統，不使用氨制冷系統。根據具體情況計算或者估算的制冷負荷，選取對應蒸發溫度和環境溫度下（隨著地域的不同，環境溫度有所區別，壓縮機制造廠商的資料上已經有這方面的技術參數）的與該制冷負荷相差不大或稍微超過的制冷壓縮機組。小型冷庫由于使用頻繁，故障機率比較高，除非特別必要，盡可能每個冷庫單獨匹配冷凝壓縮機組，避免幾個冷庫共用一套壓縮機組的情況。

　　冷風機的選擇：根據計算或估算的制冷負荷選取制冷量相當?shù)睦滹L(fēng)機，值得注意的是各個冷風機生產廠家使用的計算方式可能有所不同，名義制冷量與實際制冷量要根據使用的蒸發溫度、溫差和使用制冷劑的種類進行修正計算。

　　三、冷庫電氣控制系統選擇

　　制冷電氣控制系統是保證冷庫始終自動的在設定范圍內工作的必要條件，其主要工作流包括：

　　A、壓縮機工作冷庫達到設定的溫度：停止壓縮機工作，當庫溫回升達到設定的溫度，壓縮機重新起動開始制冷；

　　B、自動除霜：一般為6小時左右自動啟動除霜加熱動作，除霜有兩個控制參數,分別是溫度控制和時間控制。兩個條件中到達一個即除霜過程結束，結束后要留2分鐘左右的滴水時間再進行制冷。

　　C、警報功能：在溫庫超過設定要求時發出警告，以便及時處理保證食品安全。

　　D、安全要求：冷庫的整體環境比較潮濕，而且其表面都是金屬材料，容易產生漏電，所以與冷庫庫體內置的電器最好用低電壓設備，如照明燈，防凝露電熱線等?！　∫矔?huì)出現結露，這些都是暫時的現象，必要的時候要進行擦拭
